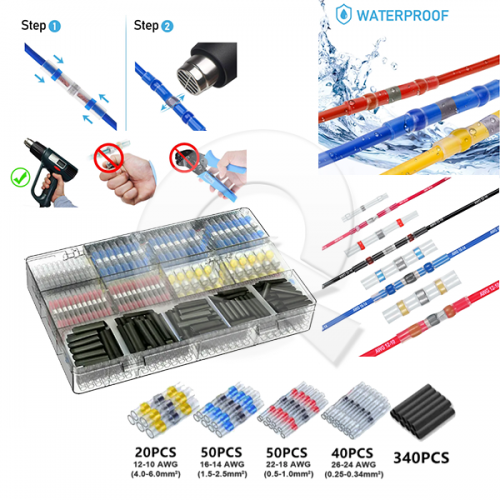

Conector termorretráctil de soldadura o tubo termocontraíble con estaño
500 conectores de cable retráctil para calor
Características Principales
- Función: Conexión de cables, protección térmica de las soldaduras e impermeabilización.
- Temperatura de funcionamiento: -55ºC a 105ºC
Temperaturas de Proceso:
- Inicio de contracción (reducción): 60ºC
- Inicio de fusión del estaño (soldadura): 111ºC
- Fusión total del estaño: 118ºC
I. ¿Cómo Funcionan?
Estos conectores integran en una sola pieza un tubo termocontraíble de plástico técnico con tres zonas clave:
- Anillo de soldadura central (estaño de baja fusión): Al aplicarle calor, se funde por completo a 118ºC, penetrando entre los filamentos de cobre para crear una unión eléctrica sólida y de alta conductividad.
- Anillos de adhesivo termofusible (en los extremos): Al calentarse, se derriten y sellan herméticamente los extremos contra la cubierta aislante del cable.
- Tubo exterior transparente: Permite inspeccionar visualmente la calidad de la unión y la fusión de la soldadura.2.
II. Principales Ventajas
- 3 en 1: Une, solda y sella en un solo paso rápido.
- Impermeabilidad total (IP67): El adhesivo termofusible impide la entrada de agua, humedad o corrosión marina/salina.
- Alta resistencia mecánica: Soporta tensión ligera, vibraciones continuas y estiramientos.Sin necesidad de cautín: Se aplica únicamente con una pistola de calor (o un encendedor en casos de emergencia con precaución).
III. Pasos para la Instalación Correcta
1.- Preparación: Pela aproximadamente 5 a 7 mm del aislamiento de ambos cables.
2.- Posicionamiento: Desliza el conector sobre uno de los cables antes de unirlos.
3.- Unión de filamentos: Trenza los filamentos de ambos cables entre sí para asegurar un contacto firme. Desliza el conector de modo que el anillo de estaño central quede exactamente sobre el cobre expuesto.
4.- Aplicación de calor:
- Utiliza una pistola de calor a temperatura moderada (150 a 200ºC).
- Aplica calor desde el centro (anillo de estaño) hacia los extremos, girando constantemente el conector.
- Señal de éxito: El tubo se contrae, el estaño fluye envolviendo todo el cobre y los anillos adhesivos extremos se derriten contra la cubierta del cable.
5.- Enfriamiento: Deja enfriar la unión durante un par de minutos sin tensionarla.
