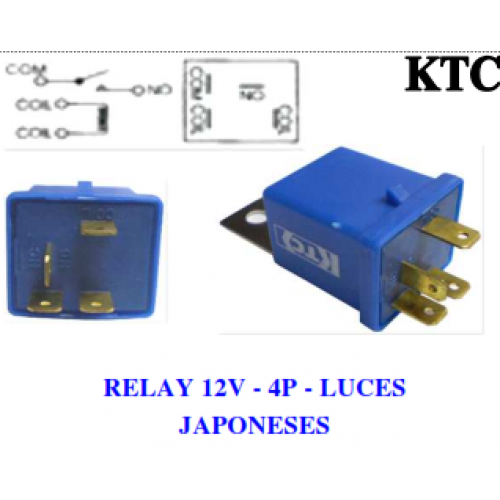

RELE UNIVERSAL 12V 4 TERMINALES, CON PESTAÑA METALICA DE FIJACION
Capacidad: Soporta la gran mayoría de accesorios automotrices estándar de hasta 30A - 40A.
Debido a su diseño con soporte de fijación metálico, se utiliza principalmente para instalaciones universales, agregados eléctricos, adaptaciones y refuerzos de corriente que no van insertados dentro de una fusilera sellada.

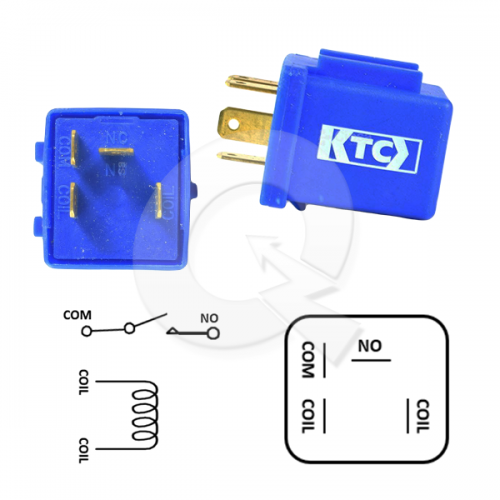

DISPOSICION DE PINES
- COIL (arriba) - 85/86 Terminal de Bobina, Señal de activación (positivo desde el interruptor o masa)
- COIL (abajo) - 86/85 Terminal de Bobina, Retorno de bobina (masa o positivo)
- COM (izquierda)- 30 Común, Entrada de potencia principal desde batería (con fusible)
- NO (centro)- 87 Normalmente Abierto, Salida hacia el consumo (luces, bocina, electroventilador, etc.)
Configuración del Circuito (SPST / Normalmente Abierto)
- Repuesto (Desenergizado): El contacto entre COM y NO está abierto (sin continuidad).
- Activado (12V en las patas COIL): La bobina magnetiza el núcleo, cierra el platino y une COM con NO, permitiendo
el paso de alta corriente hacia la carga.
APLICACIONES Y USOS MAS COMUNES
1.- Iluminación Auxiliar y Faros de Alta Potencia:
- Instalación de neblineros, focos LED, barras LED o focos de trabajo.
- Refuerzo de corriente para luces altas/bajas halógenas en vehículos antiguos (para evitar que la corriente pase directamente por la palanca de cambio de luces del manubrio/volante).
2.- Accesorios de Alto Consumo:Bocinas de aire / Bocinas bitono:
- Para entregar la corriente directa desde la batería al compresor o bocina.
- Electroventiladores auxiliares: Activación manual o por termoswitch en radiadores y condensadores de aire acondicionado.
- Bomba de combustible eléctrica: Instalación o reemplazo de líneas de alimentación directa en motores a carburador o inyección.
3.- Circuitos de Protección y Accesorios:
- Corta-corriente o Inmovilizador: Interrupción del cable de encendido, señal de motor de partida o bomba de gasolina para sistemas de alarma.
- Cierre centralizado y alzavidrios: Refuerzo de pulso eléctrico para motores universales de puertas.
USADO EN :
CHEVROLET
TOYOTA HILUX
NISSAN TERRANDO, D22
MITSUBISHI L200
FORD RANGER
SUZUKI
FIAT
ISUZU 1985-1989
REFERENCIA FABRICA:
KTC 226008 (ORIGEN CHINA/TAIWAN)
ISUZU 8942489890, 8-94248-989-0
