LIMIT SWITCH/ FIN DE CARRERA / FINAL DE CARRERA / INTERRUPTOR DE LIMITE

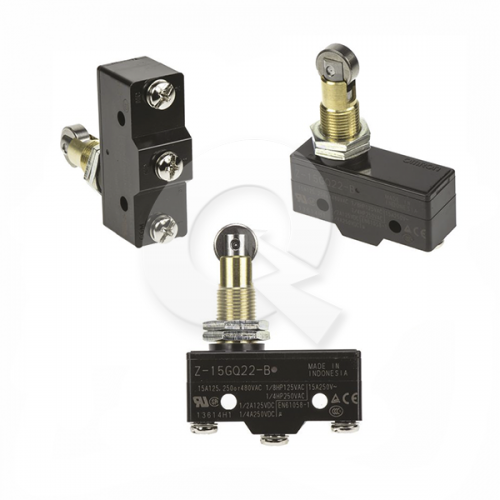

Microinterruptor de límite (limit switch) con rodillo, modelo que parece ser de la familia Z-15GQ22-B / Z-15GQ22, un interruptor mecánico usado como sensor de posición.
Sus características típicas:
- Tipo: microinterruptor de acción rápida (snap action).
- Actuador: rodillo metálico con palanca.
- Contactos: normalmente tiene 3 terminales:
- COM (común)
- NO (normalmente abierto)
- NC (normalmente cerrado)
- Función: detectar el final de recorrido o posición de una pieza móvil.
Ejemplos de uso:
- Final de carrera en máquinas CNC.
- Puertas de seguridad.
- Ascensores o elevadores pequeños.
- Automatización industrial.
- Posicionamiento de mecanismos.
El funcionamiento básico:
- Sin presionar el rodillo: COMNC cerrado.
- Al presionar el rodillo: cambia a COMNO cerrado.
- 15A a 250V AC (según versión)
REFERENCIA FABRICA: Z-15G222-B, EN61058-1
